PowerPack v12 - trvalá licencia

Program PowerPack prináša viac ako 70 nových nástrojov do existujúcej funkčnosti produktu ViaCAD. Pripravte a zdokonalte svoje návrhy CAD na 3D tlač. PowerPack ponúka kolekciu nástrojov na opravu 3D tlače, nové nástroje na modelovanie a všeobecné nástroje, ktoré zvýšia produktivitu a pripravia vaše súčasné a budúce návrhy na 3D tlačiareň. Medzi príklady nástrojov patrí automatická oprava pre visiace vrcholy, stehové trojuholníky, odstránenie dvojitého a zvinutého povrchu, oprava jednoduchých otvorov a oprava sietí, kriviek, povrchov a pevných látok a ďalšie! Posilnite svoju prácu a zvýšte svoju efektivitu s PowerPack v121.

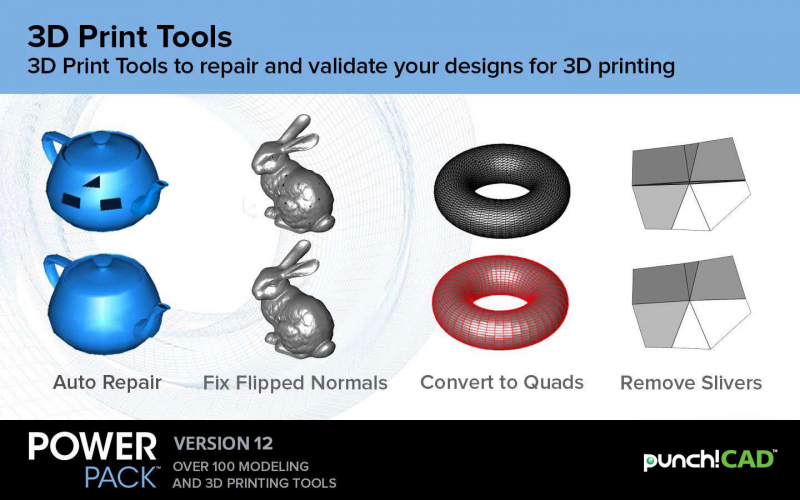

3D Printing Tools
Skontroluje, opraví a overí modely pre 3D tlač
3D Print Check: :
Tento nástroj kontroluje dielec z hľadiska životaschopnosti tlače, zobrazovania upozornení alebo chýb pre používateľa.
Surface Normals Check:
Normálové fazety definujú vnútorné a vonkajšie oblasti dielca. Ak normály faziet smerujú nesprávnym smerom, 3D tlačiareň môže mať problémy s vytvorením dielca. Ak máte s normálami problém, tento problém môžete vyriešiť pomocou niekoľkých príkazov.
Analýza presahu :
Nástroj Analýza previsu poskytuje prostriedky na vizuálnu kontrolu oblastí modelovania, ktoré môžu vyžadovať štrukturálnu podporu pre 3D tlač. Sieťky, povrchy a fazety normálov sú porovnané so smerom pracovnej roviny. Uhly, ktoré sú menšie alebo sa rovnajú 45 stupňom, sú zvýraznené červenou farbou.
Hrúbka steny :
Nástroj na analýzu hrúbky steny poskytuje prostriedky na vizuálnu kontrolu oblastí modelovania, ktoré môžu byť na 3D tlač príliš tenké. Sieťky, povrchy a fazety pevných látok sa skúmajú pomocou priesečníkov lúčov.
PreviewSlices :
Nástroj Náhľad rezov poskytuje užívateľské rozhranie na rezanie modelov vzhľadom na smer a hrúbku. Dialógové okno umožňuje animáciu cez plátky a jednoduché krokovanie. Jedným z použitia nástroja Preview Slice je overenie, či má dielec uzavreté, neprekrývajúce sa časti, čo je požiadavka na 3D tlač. Voľba Uložiť rezy ponúka niekoľko možností, ako uložiť rezy do formátu DXF, STL alebo pridať výsledky priamo do výkresu.
Automatická pozícia :
Nástroj Auto Position prevedie model do kladného súradnicového systému x, y pri z = 0.
Štruktúra podpory :
Manuálne pridáva geometriu na podporu materiálu tak, ako sa vytvára v 3D tlačiarni. Ovládacie prvky podporných štruktúr zahŕňajú polomer Priradenie, Polomer stredu, Polomer základne, Hrúbka základne a Základná a stredná hodnota ťahania a tým sa zmení umiestnenie štruktúry.
Zobraziť objem tlačiarne :
Prepína hranice predvolenej 3D tlačiarne. Zväzok je definovaný v dialógovom okne Definície tlačiarne.
Definície tlačiarne :
Nastavuje kľúčové parametre 3D tlačiarne vrátane dĺžky, šírky a výšky objemu prístupného tlačiarni. Parametre v dialógovom okne Definície tlačiarne sa používajú pre príkazy, ako napríklad Kontrola 3D tlače a Automatická poloha.
Všeobecné služby
Zbierka nástrojov na manipuláciu s atribútmi entity.
NOVÝ Generátor čelných prevodov
Vytvorí čelnú súpravu na základe počtu zubov, modulu, tlakového uhla, vôle a evolventných vzoriek. Okrem vytvorenia obrysu 2D krivky ozubeného kolesa sa do výkresu pridá extrudovaný 3D objemový model.

NOVÝ Mesh to Analytic na konverziu sieťových dát na presné tuhé látky
Prevedie rôzne vodotesné modely s fazetami na pevné modely s možnosťou zjednodušenia na analytické tvary. Vhodný na konverziu modelov s nízkym počtom polygónov (<100 K) na tuhé látky na modelovanie operácií, ako aj na zdieľanie s inými aplikáciami pomocou prekladačov STEP a IGES.
Odvinúť
Rozvinie sa sploštenie vyvíjateľného povrchu, ako je riadený povrch, do tvaru, ktorý leží v rovine XY.
HeightMap to 3D Mesh
Nástroj HeightMap to 3D Mesh skonvertuje 2D obraz na 3D objekt.
Výška sa extrahuje z farebných komponentov aplikáciou konverzie v odtieňoch šedej a mapovaním výsledkov na hodnotu výšky dodanú používateľom.
Vyberte možnosť Rovnaké
Nástroj Select Same poskytuje možnosti masky na výber objektov vrátane :

• tvar

• farba

• Typ entity

• Riadkové písmo

• Písmo textu

Rozmanité farby :
Nástroj Zmiešané farby priraďuje až 20 farieb na skupinu vybratých entít. Tento nástroj je užitočný na vizuálnu identifikáciu importu súboru a ďalších jednotlivých častí.
AutoLayer :
AutoLayer je nástroj, ktorý automaticky priradí entitu k vrstve na základe rovnakého tvaru alebo názvu entity. Použite AutoLayer na pomoc pri organizovaní súborov importovaných z iných aplikácií, ktoré nepodporujú vrstvenie.
Náhľad vrstiev :
Nástroj Ukážky vrstiev poskytuje používateľské rozhranie na rýchle prechádzanie vrstvami. Tlačidlo prehrávania sa animuje cez začiatočnú a koncovú oblasť vrstvy. Tlačidlá krok vpred a vzad ručne poskytujú kontrolu cez vrstvy.
Zmeniť jednotky súborov :
Existuje veľa formátov súborov, ktoré neobsahujú nastavenia jednotiek, ktoré zahŕňajú súbory STL, OBJ, PLY, 3DS a staršie súbory DXF. Príkaz Change File Units umožňuje rýchlo zmeniť mierku súboru na základe jednotiek alebo faktora mierky.
Zobraziť iba podľa mena :
Nástroj Zobraziť iba podľa názvu zobrazuje iba entitu s poskytnutým názvom. Tento nástroj zmení príznaky Zobraziť / skryť entity.
Premenovať :
Nástroj Premenovať poskytuje spôsob premenovania veľkého počtu entít. Tento nástroj je užitočný najmä pri premenovaní entít importovaných z externých aplikácií. Napríklad, Inventor pripája úplné zobrazenie zostavy k názvu dielu.
Kontrola pravopisu :
Kontrola pravopisu skúma všetok viditeľný text z hľadiska možného preklepu a poskytuje návrhy.
Izolovať vrstvu :
Príkaz Izolovať vrstvu nastaví vrstvy displeja na objekty, ktoré vyberiete.
Nástroje na modelovanie kriviek, povrchov a plných plôch
Opravte profil, zjednodušte profil, ukážte hrany bez povrchov, odstráňte duplicitné entity, odstráňte krivky s nulovou dĺžkou, zjednodušte teleso
Mesh Tools
Analýza ôk, automatické opravy, ukázať hrany bez ôk, odstrániť zrezané fazety, identifikovať prekrývajúce sa fazety, odstrániť duplicitné fazety, opraviť preklopené normály, zvariť vrcholy, odstrániť nepoužité vrcholy, obnoviť normálne, zatvoriť jednoduché diery, obnoviť normálne, preklopiť normálne, odstrániť fazety, skombinujte, rozdelte podľa výberu, urobte vrcholy rovinné, odstráňte pramene
